耐火材料作為高溫工業的基礎材料，其成型質量直接影響最終產品的性能和使用壽命。在成型過程中，原料特性、工藝參數和設備選擇等因素相互耦合，常常導致各種質量問題。本文將系統分析耐火材料成型過程中的典型問題、形成機理及解決方案。

一、原料制備階段的關鍵問題

1. 顆粒級配失衡

• 現象：粗顆粒偏析或細粉團聚

• 影響：體積密度波動（可達±0.3g/cm3）

• 解決方案：

• 采用三維混料機（混合均勻度>95%）

• 添加0.1-0.5%的表面活性劑

• 控制水分梯度添加（先加70%后補30%）

1. 結合劑選擇不當

• 常見問題：

• 磷酸鹽結合劑固化不均

• 樹脂結合劑遷移聚集

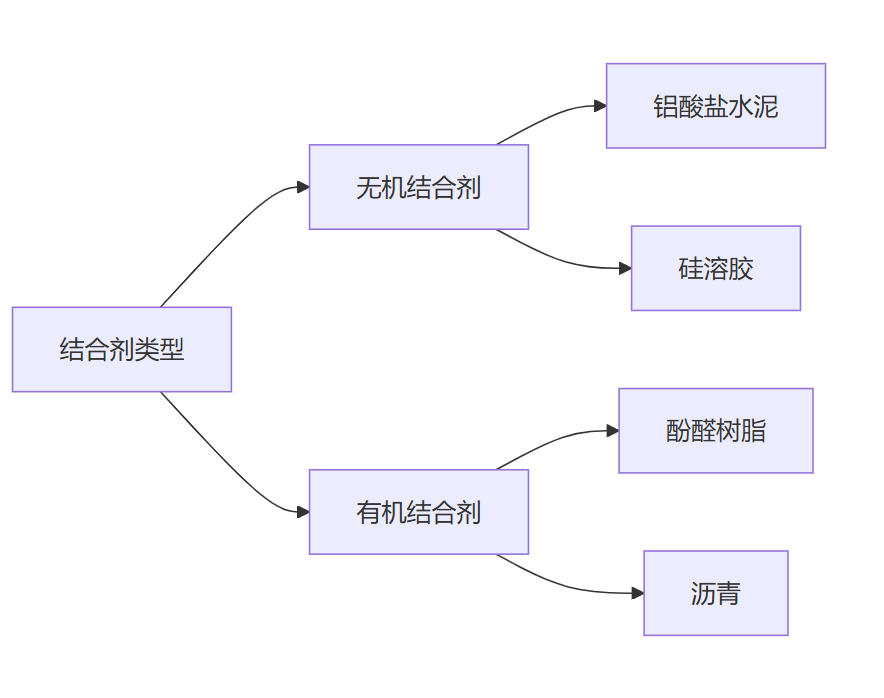

• 優化方案：




二、成型過程中的典型缺陷

1. 分層現象

• 形成機理：

• 壓制速度>20mm/s時顆粒重排不充分

• 脫模反彈率>0.5%

• 預防措施：

• 采用多段加壓工藝（如：10MPa→30MPa→60MPa）

• 保壓時間≥30s/cm厚度

• 模具表面噴涂硬質合金涂層（HV≥1200）

1. 密度不均勻

• 檢測數據：

  位置	上表面	中心區	下表面
  密度(g/cm3)	2.65	2.58	2.71

• 改善方法：

• 雙向壓制技術（壓力差<5%）

• 等靜壓成型（各向同性>95%）

• 振動輔助成型（頻率50-100Hz）

1. 裂紋缺陷

• 裂紋類型分析：

• 彈性后效裂紋（脫模瞬間）

• 干燥收縮裂紋（24h內出現）

• 燒結裂紋（>800℃時擴展）

• 控制要點：

• 控制脫模速度≤2mm/s

• 添加1-3%的塑性組分（如黏土）

• 階梯式干燥制度（50℃→80℃→110℃）

三、設備相關工藝問題

1. 壓力機選型不當

• 對比分析：

  設備類型	液壓機	摩擦壓機	等靜壓機
  適用產品	標型磚	異型件	復雜構件
  壓力范圍	50-300MPa	30-100MPa	100-400MPa
  密度偏差	±0.15	±0.25	±0.05

1. 模具磨損問題

• 磨損數據：

• 碳化鎢模具壽命：20-50萬次

• 合金鋼模具壽命：5-10萬次

• 延長措施：

• 模壁斜度優化（1-3°）

• 采用梯度材料模具（表面硬度HV1500）

• 每500次噴涂二硫化鉬潤滑劑

四、燒結前處理問題

1. 干燥缺陷

• 干燥曲線優化：




  階段  溫度(℃)  濕度(%RH)  時間(h)
  ----------------------------------
  預熱   40-50     70-80      2-4
  恒速   60-70     50-60      8-12
  降速   80-110    30-40      4-6

1. 生坯強度不足

• 增強方案：

• 添加納米SiO?（0.5-1%）

• 微波輔助干燥（2450MHz）

• 有機-無機復合結合劑

五、質量檢測與控制

1. 在線監測技術

• 聲發射檢測：捕捉成型裂紋信號（頻率范圍20-200kHz）

• X射線實時成像：密度分辨率達0.02g/cm3

• 紅外熱成像：溫差檢測靈敏度0.5℃

1. 統計過程控制(SPC)

• 關鍵參數控制：

• 壓力CPK≥1.33

• 水分含量±0.3%

• 體積密度RSD<1.5%

六、技術創新方向

1. 智能化成型系統

• 數字孿生技術：虛擬調試時間縮短70%

• AI參數優化：能耗降低15-20%

• 自適應控制：產品合格率提升至99.5%

1. 綠色成型技術

• 冷等靜壓成型：能耗降低40%

• 3D打印成型：材料利用率達95%

• 無模具成型：開發周期縮短50%

耐火材料成型過程的問題解決需要材料科學、機械工程和控制技術的跨學科協同。建議企業建立"原料-工藝-設備-檢測"的全流程質量控制體系，同時關注智能化改造和綠色制造技術，以提升產品競爭力和可持續發展能力。未來，隨著人工智能和先進傳感技術的發展，耐火材料成型將逐步實現"零缺陷"生產。
